新品推荐-芯明天F21A.N4K-A压电式可调节光学狭缝，纳米级光阑控制
光学狭缝是精密光学系统的核心元件，决定着光束的截面大小、光谱分辨率与光通量的平衡，可以说它就是一个精准的光束调控器。无论是高端光谱分析、精密激光加工，还是显微成像与自动化光学检测，精准调控光束参数都是保证实验数据可靠、成像效果清晰、检测结果稳定的关键。
现在各类精密光学实验与工业检测场景，往往还需要实时调整通光孔径的尺寸、形态，灵活匹配不同的光谱分辨率、光通量及视场范围参数。这对光学狭缝的调控精度、响应速度与动态调节能力，提出了更高的专业化要求。基于压电纳米定位核心技术，我们全新推出F21A.N4K-A压电式可调节光学狭缝，为精密光学应用提供自动化、精细化的解决方案。
一
核心特点与参数
1.四挡片独立控制

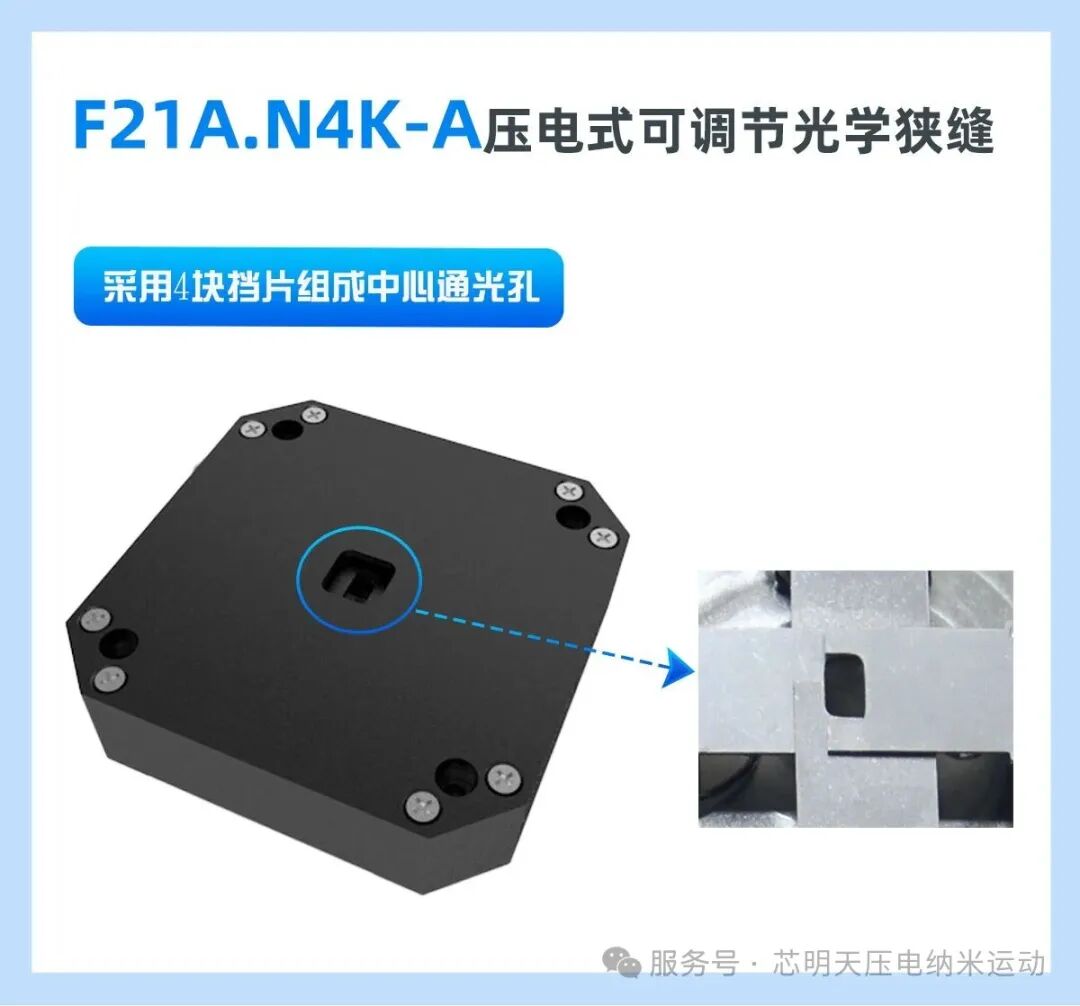

F21A.N4K-A采用4块挡片组成中心通光孔，每一块挡片都通过压电驱动独立进行运动控制。这意味着可以：
像调节光圈一样，实现通光孔尺寸的连续调节；
精准移动通光孔的中心位置，轻松实现光束对准；
形成非对称的孔径形状，适应多样化光斑调控需求。
2.响应速度快
具备高速动态响应能力，运行速度可达2mm/s，可快速完成通光孔径的切换与微调，适配实时动态光谱扫描、动态光束调控等高频次、快响应的应用场景。定制款的位移调节速度可达25mm/s。
3.稳定运行
压电驱动具备无电磁干扰、无机械摩擦、零磨损的特性，长期工作运行稳定、无精度衰减，有效提升光学系统的整体稳定性与使用寿命。
4.大尺寸可调通光范围
以中间通光孔为中心，支持0至7mm×7mm大尺寸通光孔的连续可调，可满足精密检测、大视场光学成像等不同工况需求。搭配标准化光学安装接口，可快速适配各类光学平台、光谱仪器、激光设备，集成便捷、兼容性强。可选定制款，允许用户在最大通光行程内，任意设定通光孔的位置和通光中心，实现真正的全范围可调。
技术参数
|
型号 |
F21A.N4K-A |
|
运动自由度 |
X、Y |
|
行程范围 |
3.5mm/挡片 |
|
分辨率 |
6nm |
|
中心通孔 |
0至7mm×7mm |
|
速度 |
2mm/s |
|
工作温度 |
10~40℃ |
|
储存温度 |
-10~40℃ |
|
材质 |
钢、铝 |
|
质量 |
180g |
|
尺寸 |
75×75×18.5mm^3 |
|
电缆长度 |
1.5m |
|
配套控制器 |
E53.C2K-J |
二
典型应用场景
芯明天F21A.N4K-A压电式可调节光学狭缝，通过融合压电纳米定位技术与精密光学设计理念，以挡片独立调控、纳米级分辨率、高速响应、宽域可调的核心特性，精准匹配高端光谱分析、精密成像、激光调控等场景的核心需求。

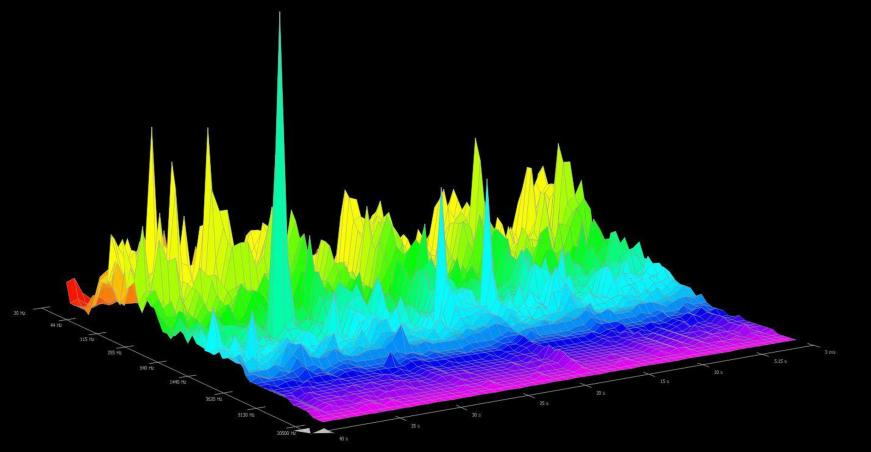

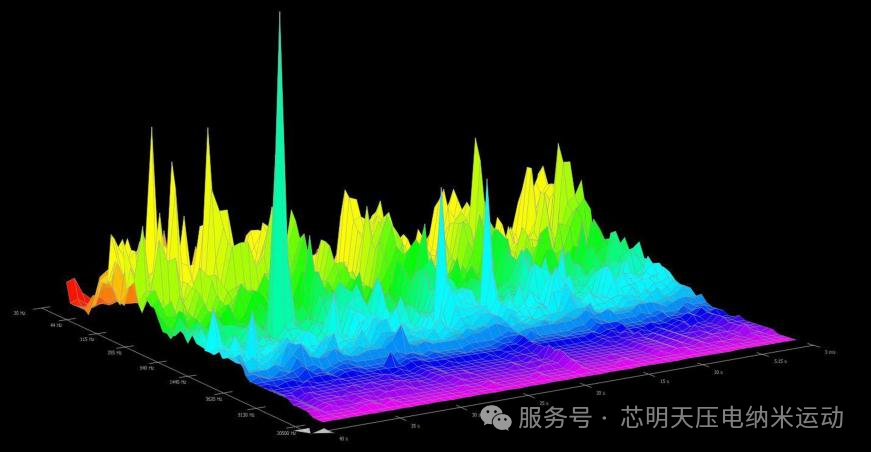

1.光谱分析领域
广泛适配各类高端光谱仪、单色仪、拉曼光谱系统、荧光光谱系统，通过精准调控入射、出射光束截面，灵活平衡光谱分辨率与信号强度，满足材料光谱表征、化学成分分析、光学参数测试等科研与检测需求。
注：图片来源于网络

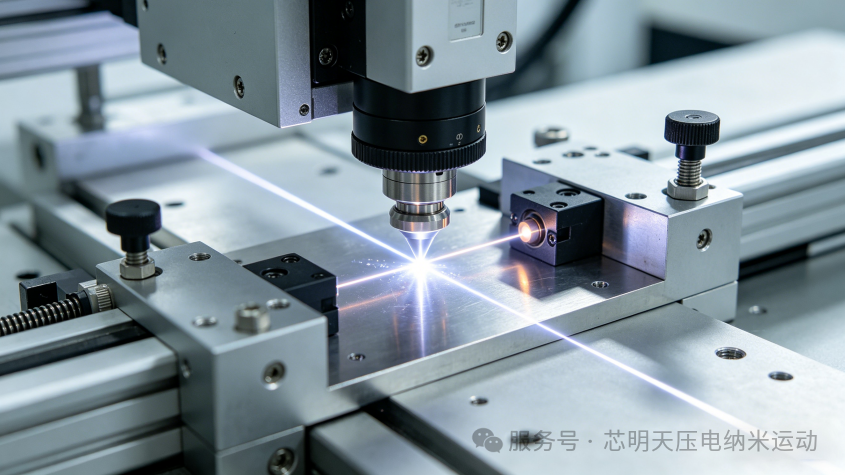

2.精密光学成像检测
可作为高精度可变视场光阑应用于超分辨荧光显微镜、工业精密显微检测设备，提升成像对比度与清晰度，适用于生物显微成像、半导体晶圆缺陷检测、光电显示器件光学测试及修复等场景。
注：图片来源于网络

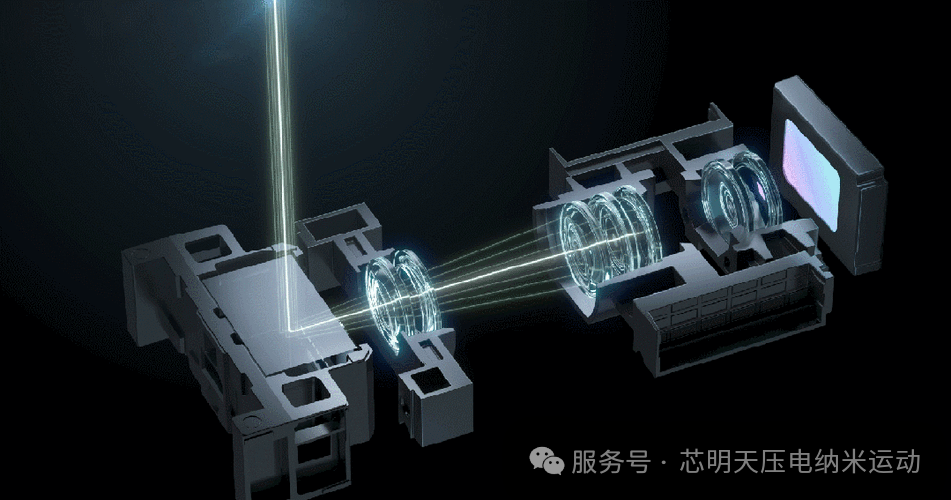

3.激光技术应用
应用于激光光束调整、激光精密校准系统，可精准裁剪激光光斑尺寸、动态调节光束功率、优化光束质量，适配激光精密加工、光通信器件测试等精密激光光路系统。
注：图片来源于网络
更多详情欢迎致电芯明天0451-86268790、17051647888（微信同号）！
